SLS 打印技术如何助力脊柱融合手术?

来源:曼恒数字   日期:2020年02月28日 18:26   浏览:65次

脊柱手术是一个非常复杂的过程,需要多方面且价格昂贵的支持系统。Anatomics推出的SpineBox™方法在预先计划手术方案和制造定制医疗器械时有可能显著缩短手术时间并为医疗系统节省大量成本。通过简化的程序和手术方案不仅改善了患者的治疗效果,还降低了感染的风险,并减轻了中央无菌服务部门 (CSSD) 的负担。


据估计,2008年在美国治疗下背疼痛的费用每年可达900亿美元,由于丧失劳动能力,又造成了100到200亿美元的损失。其中脊柱融合手术费用占比极大。Anatomics致力于通过降低设备的制造和供货成本并优化手术流程,来提高融合手术的效率,同时不牺牲临床疗效。


Anatomics开发了一种创新型解决方案SpineBox™,一种使用个体患者的CT扫描数据来创建患者专用的器械并术前规划脊柱融合硬件组合的定制套件。患者的专用组件使用3D打印技术生产,具体是使用EOS的选择性激光烧结(SLS)技术以及FORMIGA P 110设备和PA 2200(尼龙 12 材料)。SpineBox™套件极大地降低了微创经椎间孔腰椎融合手术 (MIS TLIF) 的难度,并且经过调整可以支持大多数脊柱融合技术。


使用计算机断层扫描 (CT) 患者扫描数据以及Anatomics开发的定制计划软件,针对每台MIS TLIF手术设计患者专用的手术方案,其中包括螺钉、杆和椎间假体(融合器)。


SpineBox™套件包含以下组件:

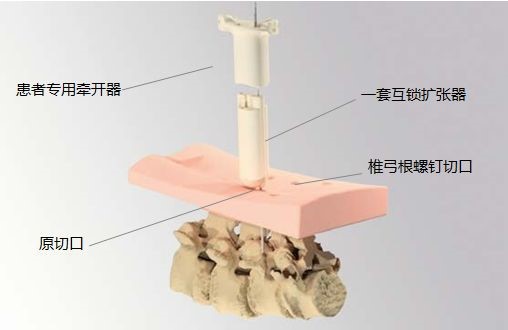

使用 EOSPA 2200打印患者专用的SpineTube™组织牵开器和扩张器依次插入扩张器,将患者专用的牵开器导向正确的椎间隙。然后将牵开器固定在脊柱上。(来源:Anatomics)


使用EOS SLS技术以及PA 2200材料打印的患者脊柱1:1比例模型,在术前提供给外科医生和患者以确认手术计划。


患者专用的SpineTube™组织牵开器和符合解剖学要求的手术用定位模板也使用 EOS PA 2200制造并经过消毒。根据术前评估,预选所需的钛植入体,随SLS 尼龙12器械一起打包,并在术前以SpineBox™套件的形式提供给医院。


使用Anatomics SpineBox™套件,脊柱构造的术前诊断可以使用3D打印的手术用定位模板、克氏针和最低计量的X射线穿透皮肤表面绘制到骨刺上。部署完成后,克氏针为所有后续的器械架设一条轨道。患者专用的SpineTube™组织牵开器,根据皮肤与脊柱的深度专门制造,通过嵌入物和锁定螺钉临时固定在脊柱上。独特的嵌入物还可以充当截骨导板。这些创新的3D打印器械相互配合以实现神经减压、融合器植入和精确完成脊柱构造。


研究表明,通过预先计划的手术规范和简化的3D打印解决方案,患者可获得以下好处:缩短手术时间,减少手术过程中的辐射暴露时间,最重要的是显著降低并发症发生率和再手术率。


截至2019年8月,在澳大利亚实施的300多例手术中成功应用SpineBox™。当前Anatomics正在实施全球扩张计划,计划从2020年开始面向其他国家/地区推出SpineBox™套件。


“Anatomics推出的创新型SpineBox™系统可以帮助我们实现改善修复外科手术效果的使命。EOS SLS技术是制造作为系统核心部件的符合解剖学要求的手术器械的不二之选。”

---Robert Thompson 产品创新副总裁


Anatomics决定采用EOS的SLS技术,以实现3D打印组件的灵活制造。FORMIGAP 110打印机与EOS PA 2200材料是不二之选,因为它是全球范围内制造高精度、具有生物相容性(用于临时使用)和高机械强度组件的标杆,这些组件非常适合于外科手术切割和钻孔导板。EOS在德国工程技术领域和售后支持方面的卓越声誉也是关键因素,更加坚定了Anatomics与EOS继续合作的信心,推动其全球扩张计划。

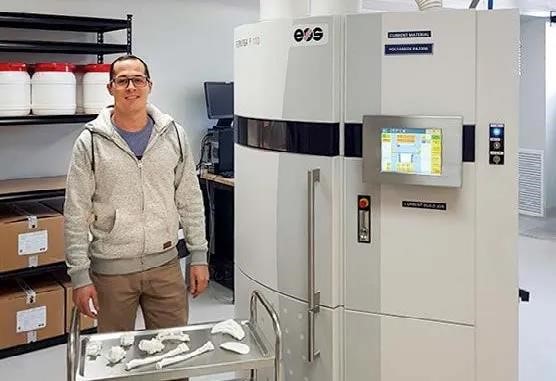

Anatomics生产部门副总裁Mark Owbridge,展示他们使用FORMIGA P 110以及EOS PA2200打印的患者专用的SpineTube™组织牵开器和扩张器


关于Anatomics公司

成立于1995年,是一家专注于通过开发患者专用的优质产品,来改善有创手术后患者的术后效果和生活质量的公司。Anatomics使用丙烯酸、钛和多孔聚乙烯制造定制的外科植入体,并用3D打印的尼龙制造手术器械。Anatomics最初的业务为先天性或创伤性缺陷的颅骨再造,后期逐步拓展到颌面部、心胸、神经外科和整形外科市场,以创新的解决方案修复复杂的骨骼缺陷。


关于EOS公司

成立于1989年,EOS是金属和高分子材料工业3D打印的全球技术领导者。作为一家独立运营的公司,EOS以先驱和创新者的身份,提供全面的增材制造解决方案。EOS包含系统、材料和工艺参数在内的解决方案组合帮助客户在产品质量上建立决定性的竞争优势,实现可持续性生产,获取长期经济效益。此外,客户还受益于EOS深入且专业的全球服务、应用工程及咨询服务。
